Sett fra innsiden

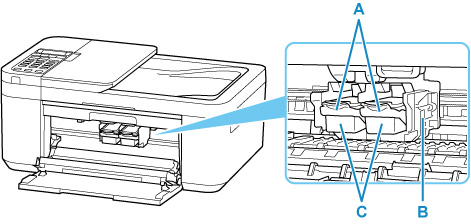

A: Låsehendel for blekkassetter

Sikrer den installerte FINE-kassetten.

B: FINE-kassettholder

Installer FINE-kassetten.

FINE-fargekassetten skal installeres i venstre spor, og den svarte FINE-kassetten skal installeres i høyre spor.

C: FINE-kassett (blekkassetter)

En utskiftbar kassett som er integrert med skrivehodet og blekktanken.

Merk

• Hvis du vil ha mer informasjon om hvordan du bytter en FINE-kassett, kan du se Skifte ut en FINE-kassett.

Viktig!

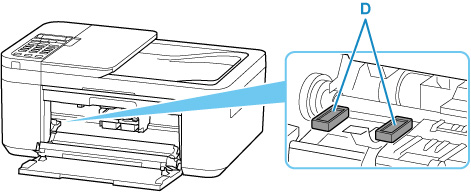

• Området rundt delene D kan bli flekkete av blekk. Dette har ikke innvirkning på skriverens ytelse.

• Ikke berør delene D. Hvis du berører dem, kan det hende at skriveren ikke skriver ut som den skal.
